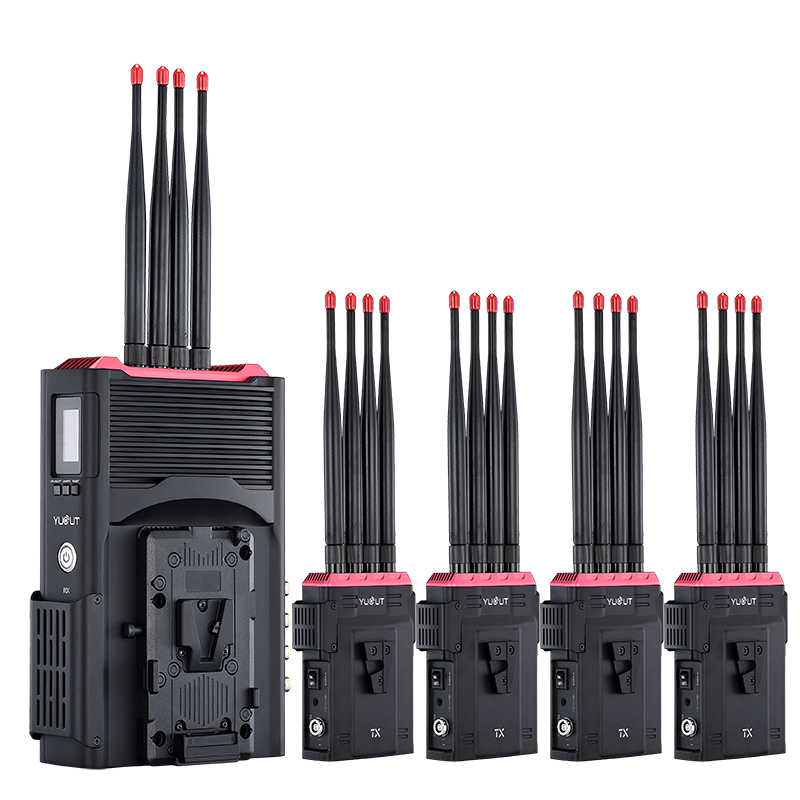

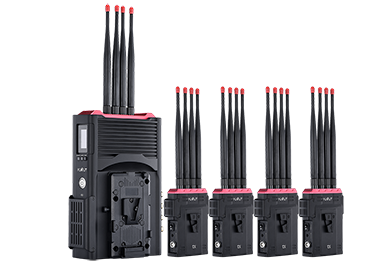

YD-TY1004-DS
YD-TY1004-DS是一套四發一收全高清音視頻無線傳輸系統，四路發射共用一路無線信道，支持最高視頻分辨率1080P/60Hz， 此系統基于5G無線網絡技術進行傳輸的，并具有先進的4x4 MIMO和Beam-Forming技術。采用H.265編解碼技術進行圖像處理，圖像更清晰，延時更低。
YD-TY1004-DS是一套四發一收全高清音視頻無線傳輸系統，四路發射共用一路無線信道，支持最高視頻分辨率1080P/60Hz， 此系統基于5G無線網絡技術進行傳輸的，并具有先進的4x4 MIMO和Beam-Forming技術。采用H.265編解碼技術進行圖像處理，圖像更清晰，延時更低。
產品應用：
1.點對點模式
在點對點模式下，四路視頻源通過HDMI或SDI分別給到四路發射機，接收機將接收到的四路信號，通過HDMI和SDI給到顯示設備顯示出來
2.拉流模式
在拉流模式下，四路視頻源通過HDMI或SDI分別給到四路發射機，接收機將接收到的來自四路發射機RTSP協議網絡信號，通過網口給到嵌入式切播臺顯示，并且可以通過手機或平板連接接收機端的WIFI，通過手機或平板端的播放器進行觀看。
1. 全球首創多發一收無線圖傳系統；
2. 每路傳輸距離視線最遠可達1000米；
3. 采用4*4MIMO波束賦形技術, 四路傳輸只占用一路無線信道，提升抗干擾能力,保證視頻傳輸信號流暢；
4. 支持四路SDI或HDMI信號同時輸入/輸出；
5. 支持Tally、時碼、錄制回放秒回功能；
6. 全IP架構，支持RTSP網絡拉流；
7. 支持RS232/422透傳，便于用戶通過接受端的設備發送指令對發射端進行控制，例如云臺之類的；
8. AES-128安全加密，數據傳輸更安全；
9. 全鋁合金機身，高集成度設計；
10.產品獲得美國FCC認證和歐盟CE認證；

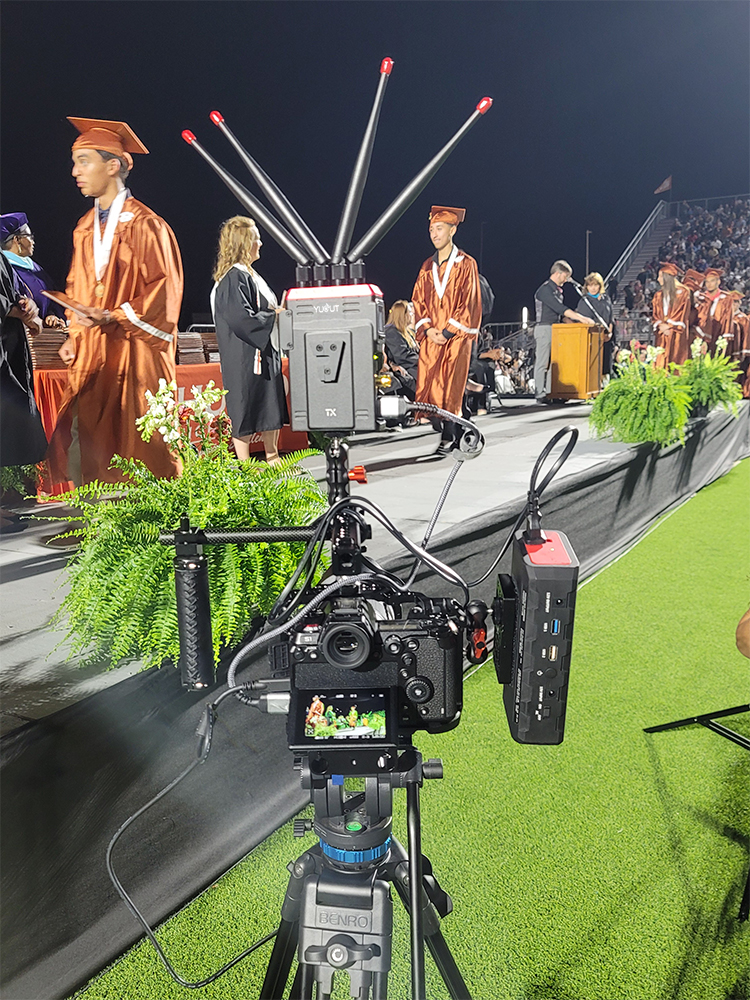

11.應用場景極其廣泛，網絡直播、現場直播、影視拍攝、多機位模式首選。
1. 視頻
l SDI：HD/3G(A/B) SMPTE 296M SMPTE 274M
l HDMI: HDMI1.4
l H.265編/解碼。
l 70ms低延時傳輸。
l 1000米遠距離無線傳輸(每一路視頻碼率8Mbps)
l 視頻碼率范圍：1-15Mbps
l 支持視頻格式：
SDI：
SMPTE 296M 720p50,720p59.94,720p60
SMPTE 274M 1080i50,1080i59.94,1080i60,1080p23.98,1080p24,
1080p25,1080p29.97,1080p30,1080p50,1080p59.94,1080p60
HDMI：
720p50,720p59.94,720p60
1080i50,1080i59.94,1080i60,1080p23.98,1080p24,
1080p25,1080p29.97,1080p30,1080p50,1080p59.94,1080p60
2. 音頻
l SDI或HDMI嵌入式音頻
l 音頻格式：PCM 采樣率48KHz 位數16bit
3. 無線
l 工作頻率：
5190 Hz（1），5230 Hz（2），5270 Hz（3），5310 Hz（4），
5510 Hz（5），5550 Hz（6），5590 Hz（7），5630 Hz（8），
5670 Hz（9），5755 Hz（10），5795 Hz（11）
l 天線方式：4*4 MIMO 5dBi外置天線
l 調制模式：OFDM
l 發射功率：17 dBm
l 網絡加密：WPA2 / WPS
l 拉流傳輸協議：RTSP
l 傳輸距離：500M (每路視頻碼率8Mbps)
l 傳輸延時：70ms
4. 常規參數
l 整機功耗：發射機約10W 接收機約20W
l 工作電壓：7-17V
l 工作溫度：-10-50℃
